數控立(臥)車床刀座的介紹

數控立(臥)車床刀座具有簡單的結構，但是在實際使用過程中，使用多個刀具來加工軸承套筒，這需要在更換刀具之前從上刀座更換緊固件。

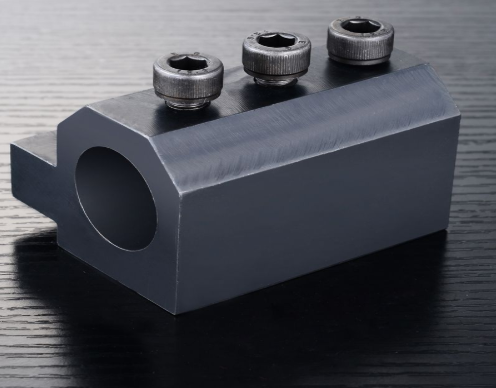

數控立(臥)車床刀座的介紹相關圖片

數控立(臥)車床刀座包括支撐座、上座和下座，上座設有上定位槽，下座設有下定位槽，上定位槽與下定位槽之間形成有用于放置工具的夾持腔，上座通過限位機構固定于下座，支撐平臺通過旋轉定位機構和下座旋轉定位機構包括驅動桿，驅動板、定位柱、定位凹孔，彈性件固定在下座上并與支撐臺可旋轉連接，一端彈性構件和定位柱連接，另一端連接到支撐臺，定位凹孔在外墻上打開他驅動板，定位柱遠離彈性件端部的定位凹孔內端，驅動桿沿其自身長度。
在每個夾緊腔內放置工具，然后通過限位機構將上座固定在下座上，以固定工具。處理工具后，推動驅動桿使驅動桿驅動驅動盤旋轉，使定位柱與一個定位凹孔分離。當數控立(臥)車床刀座對應于另一個定位凹孔時，彈性構件的彈力將推動定位柱抵靠另一個定位凹孔，并且將產生摩擦。驅動板定位。此時，另一個工具對應于軸承套，從而可以快速切換不同的工具，從而有效地提高生產效率。
數控立(臥)車床刀座旋轉定位機構還包括調節螺栓，調節螺栓擰在支撐平臺上，支撐平臺通過調節螺栓與彈性件接觸。
使調節螺栓旋轉，從而改變彈性件的變形，從而可以改變彈性件施加在定位柱上的彈力；當彈性件的彈性長時間降低時，通過旋轉調節螺栓可以提升調節螺栓。彈性件對定位柱的彈性有效地節省了生產成本。
數控立(臥)車床刀座的驅動桿沿其自身長度方向推動，驅動帶隨著驅動桿的運動而移動，然后驅動帶驅動驅動環旋轉，驅動盤隨旋轉而旋轉驅動環，操作簡單。
以上是關于數控立(臥)車床刀座的介紹，本公司擁有進口數控加工中心、數控車床、普通車床、銑床、線切割、大小平磨床、內外圓磨床，輔以鉆床、電焊等各種機械加工設備，構成了完整的機加工綜合生產的能力。如需購買產品，歡迎來電咨詢。
